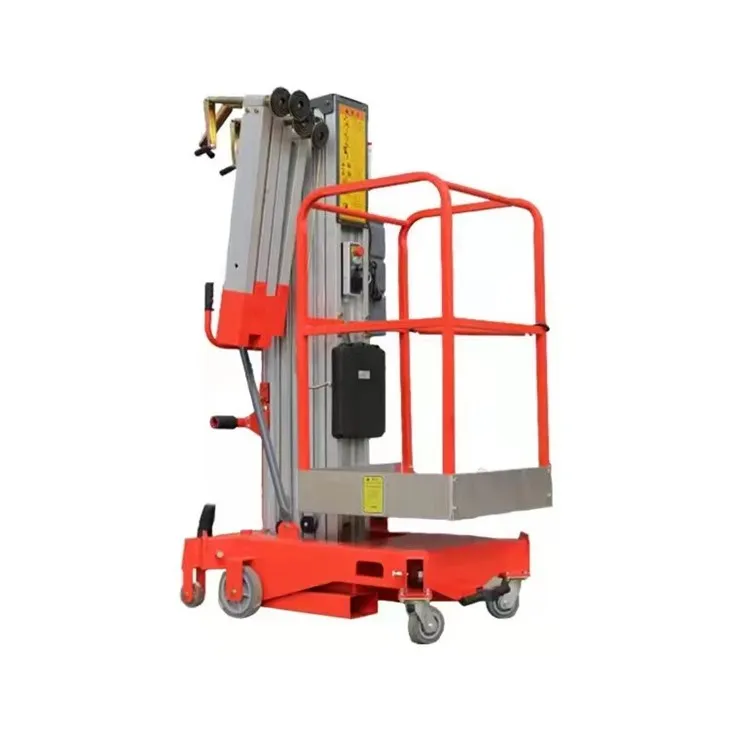

Projetar o layout dos componentes na caixa de controle elétrico de um único elevador de mastro requer um planejamento cuidadoso para garantir a funcionalidade, a segurança e a facilidade de manutenção. Abaixo está uma visão geral passo a passo do processo:
1. Entenda os requisitos funcionais
Recursos de controle: identifique os requisitos de controle como elevação, menor, parada de emergência e controle de energia.
Fonte de energia: considere se é alimentado por bateria, AC conectado ou um sistema híbrido.
Padrões de segurança: Garanta a conformidade com os padrões de segurança elétrica e de máquinas relevantes (por exemplo, IEC, NFPA 70E).
2. Escolha os componentes
Componentes de controle: selecione itens como relés, contatores, plcs (se usados), interruptores e botões de push.
Componentes de potência: inclua disjuntores, fusíveis, transformadores e blocos de distribuição de energia.
Componentes de segurança: botões de parada de emergência, relés de segurança e alarmes.
Conectores e fiação: verifique se os blocos de terminal adequados e as glândulas de entrada do cabo para obter fiação segura.
3. Layout do projeto
Posicionamento do componente:
Coloque componentes de alta tensão (por exemplo, disjuntores, fusíveis) de um lado, longe dos componentes de controle de baixa tensão.
Componentes de grupo baseados na funcionalidade (por exemplo, dispositivos de controle juntos, dispositivos de potência juntos).
Instale componentes de segurança, como botões e alarmes, em locais facilmente acessíveis.
Folga:
Mantenha o espaçamento adequado para a dissipação de calor e para atender aos regulamentos de segurança elétrica.
Certifique -se de folga suficiente para ferramentas e dedos durante a instalação ou manutenção.
Acessibilidade:
Componentes usados frequentemente (por exemplo, interruptores, disjuntores) devem estar acessíveis a partir da frente.
Raramente os componentes ajustados (por exemplo, transformadores) podem ser colocados mais profundamente ou mais baixos na caixa.
4. Considerações de fiação
Roteamento de cabos:
Separe a fiação de energia e controle para minimizar a interferência.
Use dutos de arame rotulado ou bandejas de cabo para roteamento organizado.
Aterramento:
Verifique se todas as peças e componentes metálicos estão adequadamente aterrados.
Inclua uma faixa terminal dedicada para conexões de terra.
Conexões:
Use blocos de terminais para conexões seguras e modulares.
Escolha conectores classificados para as cargas de tensão e corrente.
5. Gerenciamento térmico
Forneça ventilação ou resfriamento adequado (por exemplo, ventiladores, aberturas) para evitar superaquecimento de componentes como relés e contatores.
6. Rotulagem e documentação
Rotule claramente todos os componentes, terminais e fiação para facilitar a identificação.
Forneça um diagrama esquemático dentro da caixa de controle para solução de problemas.
7. Projeto físico e estrutural
Montagem:
Use trilhos DIN para montar pequenos componentes.
Verifique se os componentes mais pesados são firmemente aparafusados à estrutura da caixa.
Material do gabinete:
Selecione um gabinete resistente, isolado ou metálico com classificações IP adequadas para o ambiente (por exemplo, IP65 para uso ao ar livre).
Porta de segurança:
Inclua uma porta de trava e possivelmente uma janela transparente para monitorar sem abertura.
Seguindo essas etapas, a caixa de controle elétrica atenderá aos requisitos de segurança e operacionais, mantendo um layout limpo e profissional.
